Oписание

Вид слева
Вид слева

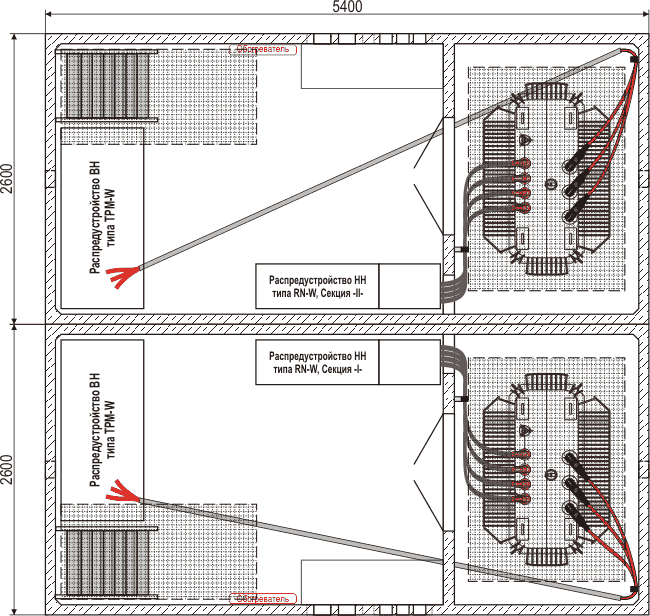

Вид сверху

Подстанции типа MRw-b 20/0,4
Подстанции типа MRw-b 20/0,4

Cхема

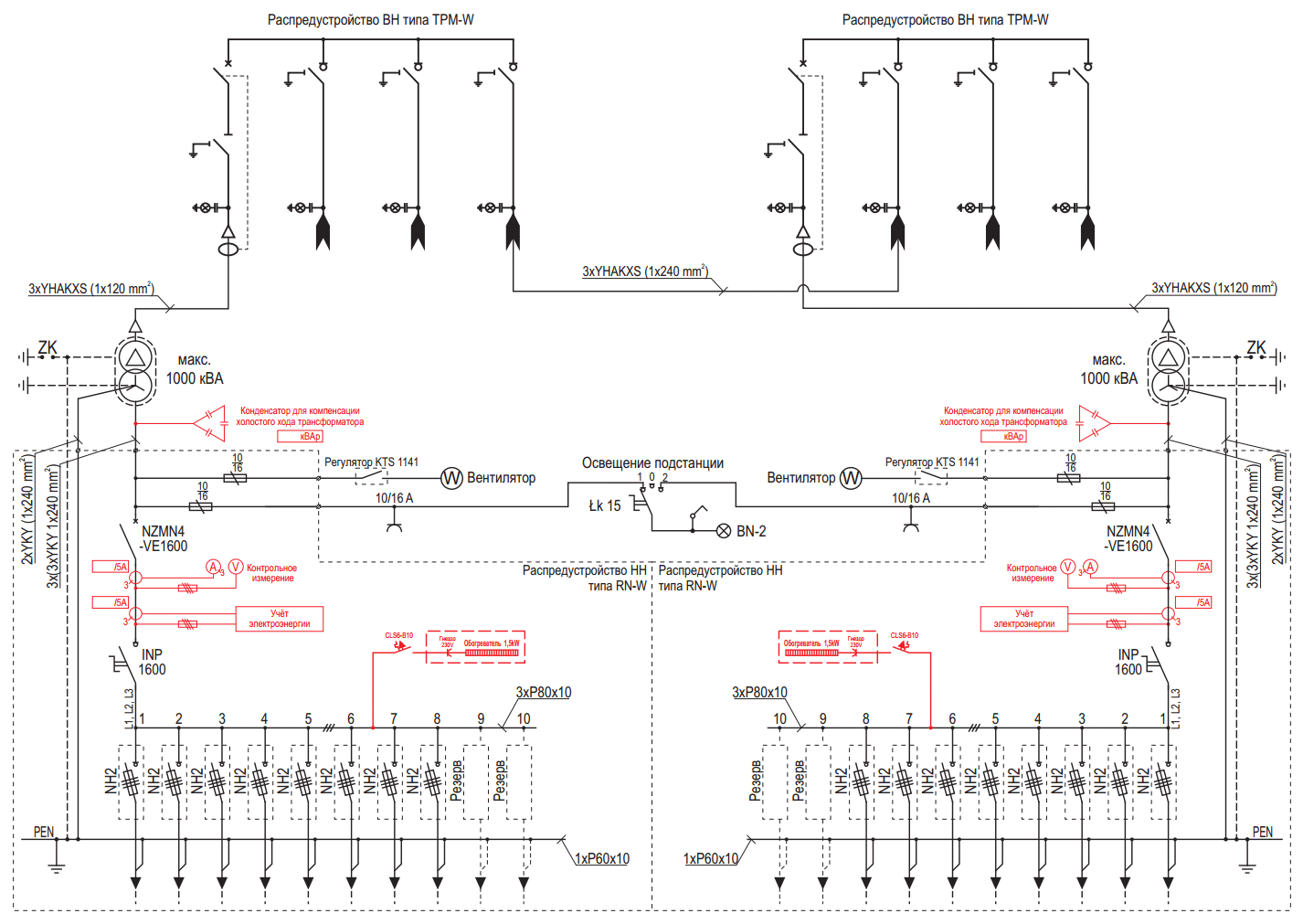

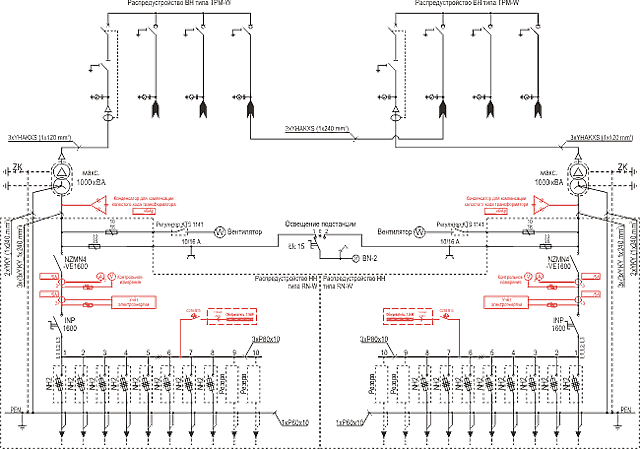

Схема стандартной подстанции
Схема стандартной подстанции



Oснащение

    Тип Макс. кол-во ячеек ВН
(выходов НН)
РУ НН Стандартное исполнение TPM-W 2 x 4
РУ НН Стандартное исполнение RN-W 2 x 10
Макс. мощность трансформатора - 1000 кВА

Вес
Macca:
  - главный блок 56000 кг
Полезная площадь: 24,48 м2
Внимание:
Красным цветом обозначено добавочное оснащение подстанции.

Параметры

Основные технические параметры
    Распредустройства
ВН   НН
UN - Номинальное напряжение 24 кВ   400 В
IN - Номинальный длительный ток 400 / 630 A   1250 A
IN1s - Номинальный ток К.З. 1-сек. 16 кA   16 / 20 кA
INsz - Номинальный максимальный ток К.З. 40 кA   35 / 40 кA
f - Номинальная частота   50 Гц
S- Максимальная мощность трансформатора   630 кВА

Корпус подстанции надо размещать на возвышенных местах, защищая, таким образом от затапливания водой, например при таянии снега. Соответствующее размещение гарантирует хорошую работу подстанции. Первым этапом установки подстанции является рытье котлована. Дно котлована надо засыпать крупным гравием и сверху залить фундаментную армированную плиту на которую затем устанавливается корпус подстанции. При засыпке промежутка между корпусом подстанции и стенами котлована нужно использовать крупный гравий, смешанный с речным песком (не рекомендуется использование обучной земли).
Снаружи площади, вокруг входного люка и каналов вентиляции можно выложить тротуарными плитками, засеять травой или другим образом вкомпоновывать в окружение.Положение входного люка и вентиляционного канала необходимо обозначить предупреждающим знаком. Этот знак можно разместить на столбе, находящимся вблизи подстанции. Подстанцию нельзя устанавливать под дорогами и в других местах, где ездят или останавливаются машины. Присоединение корпуса подстанции к местной ливневой или канализационной системе, выполнение дренажа вокруг подстанции, его вид и протяженность зависит от состава почвы и местной геодезической обстановки.


Пример установки и выполнения дренаж подстанции
Пример установки и выполнения дренаж подстанции


Мощность
трансформатора
[кВА]
Номинальное напряжение трансформатора
6 кВ 10 кВ 15 кВ 20 кВ 35 кВ 6 кВ 10 кВ 15 кВ 20 кВ 35 кВ 0,4 кВ
Номинальный ток вставки предохранителя [A] Номинальный ток трансформатора [A]
40 - 6,3 6,3 6,3 - - 2,3 1,5 1,15 - 57,7
63 - 10 6,3 6,3 - - 3,6 2,4 1,8 - 90,9
100 20 16 10 10 6,3 9,6 5,8 3,8 2,9 1,6 144,3
160 31,5 20 16 10 6,3 15,4 9,2 6,2 4,6 2,6 230,9
250 50/63 31,5 20 16 10 24,1 14,4 9,6 7,2 4,1 360,8
400 80 50 31,5 25 16 38,5 23,1 15,4 11,5 6,6 577,4
630 125 80 50/63 40 25 60,6 36,4 24,2 18,2 10,4 909,3
800 - 120 63 40/50 31,5 - 46,2 30,8 23,1 13,2 1155
1000 - 125 63/80 50/63 40 - 57,7 38,5 28,9 16,5 1443
