MRw b 20 2x630


MRw-b 20/0,4 СИСТЕМА Блочные подстанций в бетонном корпусе для индивидуальной адаптации согласно требованиям потребителя.

Система подстанций MRw-b 20/0,4 Она состоит из стандартных бетонных контейнеров, соединенных между собой при помощи винтов. Возможным является монтаж любого комплекта контейнеров снабженных электрическим оборудованием ВН и НН. Каждый контейнер состоит из двух армированных, бетонных отливов: фундамента и боковых стен вместе с полом. Двери, дверные коробки и жалюзийные вентиляционные отверстия выполнены из алюминия. Крыша подстанции сделана над всеми соединенными контейнерами, может быть выполнена во многих архитектурных вариантах напр.: двускатная или четырехскатная-легкая, конструкция из стальных профилей, покрытых металлочерепицей. Возможные габариты блоков для составляния в СИСТЕМУ:

  • высота 2250 (2350 (макс. 3000) мм главный блок + ... мм крыша подстанции + 900 мм фундамент подстанции,
  • ширина, длина, после консультации с производителем.

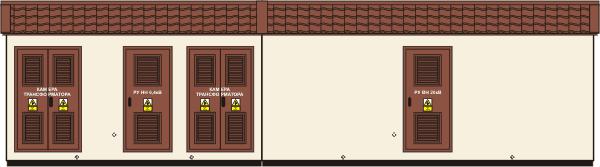

Вид спереди
Вид спереди
Вид слева
Вид слева

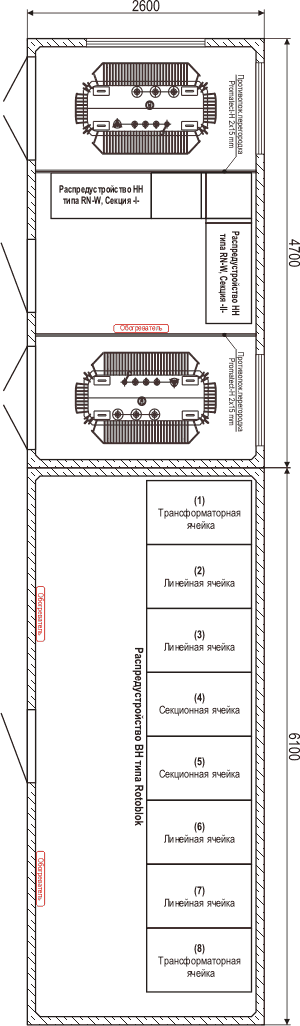

Вид сверху

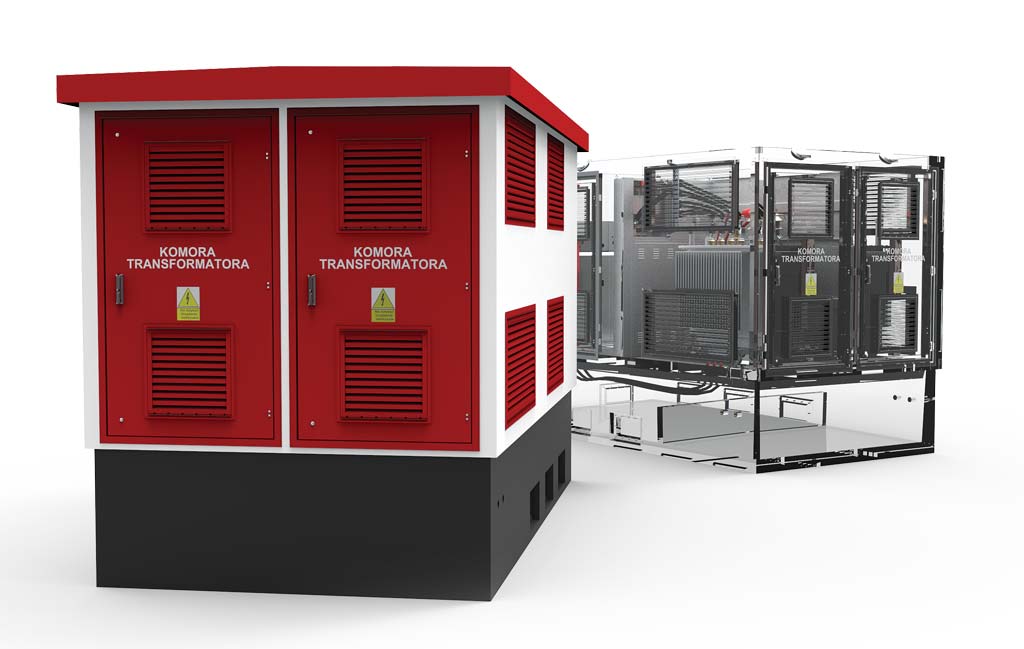

Подстанции типа MRw-b 20/0,4
Подстанции типа MRw-b 20/0,4

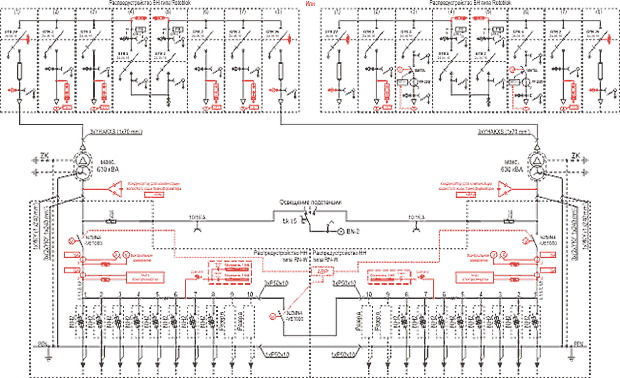

Cхема

Схема подстанции
Схема подстанции

Oснащение

    Тип Макс. кол-во ячеек ВН
(выходов НН)
РУ ВН Стандартное исполнение Rotoblok 8
Rotoblok 17,5кВ 8
РУ НН Стандартное исполнение RN-W 2 x 10
Макс. мощность трансформатора - 630 кВА

Вес
Macca:
  - фундамент 15000 кг
  - корпус 22000 кг
крыша:
  - металлическая 1250-1500 кг
Полезная площадь: 25,26 м2
Внимание:
Красным цветом обозначено добавочное оснащение подстанции.

Параметры

Основные технические параметры
    Распредустройства
ВН   НН
UN - Номинальное напряжение 24/(6, 10, 15) 36 кВ   400 В
IN - Номинальный длительный ток 630 ÷ 4000 A   1250 ÷ 6300 A
IN1s - Номинальный ток К.З. 1-сек. 16 ÷ 40 кA (1c)   16 ÷ 105 кA (1s)
INsz - Номинальный максимальный ток К.З. 40 ÷ 100 кA   35 ÷ 200 кA
f - Номинальная частота   50 Гц
S- Максимальная мощность трансформатора   до 4000 кВА
Степень защиты   IP 43 (до IP 54)

Подcтанции обладают Сертификатами аккредитованных единиц: Института Электротехники в Варшаве, Объединения Предприятий Исследовательских Центров высоковольтных устройств ЭНЕРГОСЕРТ в Москве, Государственного Производственного Объединения Электроэнергетики БЕЛЭНЕРГО в Миньске и Института Строительной Техники в Варшаве.



Мощность
трансформатора
[кВА]
Номинальное напряжение трансформатора
6 кВ 10 кВ 15 кВ 20 кВ 35 кВ 6 кВ 10 кВ 15 кВ 20 кВ 35 кВ 0,4 кВ
Номинальный ток вставки предохранителя [A] Номинальный ток трансформатора [A]
40 - 6,3 6,3 6,3 - - 2,3 1,5 1,15 - 57,7
63 - 10 6,3 6,3 - - 3,6 2,4 1,8 - 90,9
100 20 16 10 10 6,3 9,6 5,8 3,8 2,9 1,6 144,3
160 31,5 20 16 10 6,3 15,4 9,2 6,2 4,6 2,6 230,9
250 50/63 31,5 20 16 10 24,1 14,4 9,6 7,2 4,1 360,8
400 80 50 31,5 25 16 38,5 23,1 15,4 11,5 6,6 577,4
630 125 80 50/63 40 25 60,6 36,4 24,2 18,2 10,4 909,3
800 - 120 63 40/50 31,5 - 46,2 30,8 23,1 13,2 1155
1000 - 125 63/80 50/63 40 - 57,7 38,5 28,9 16,5 1443
