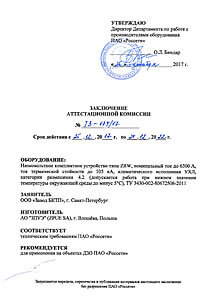

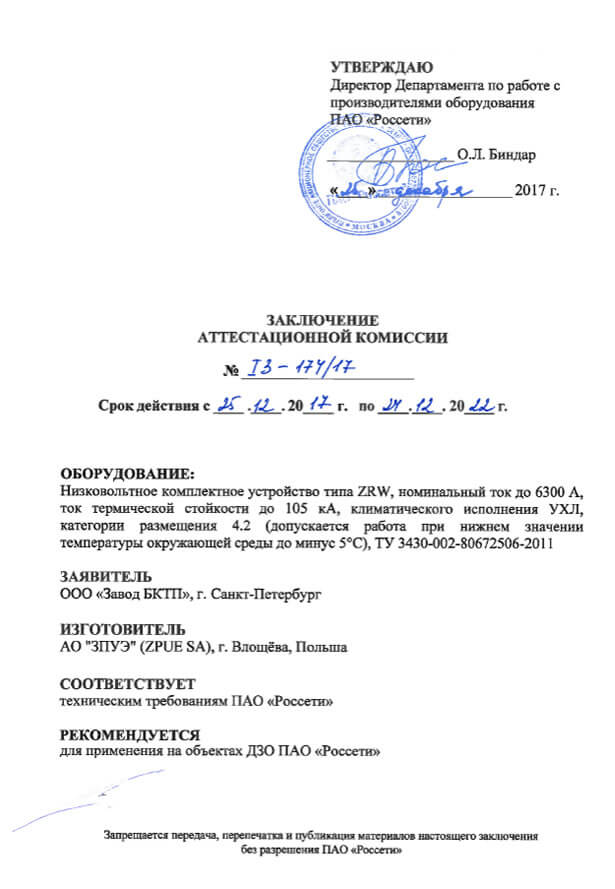

сертификат ГОСТ
сертификат ГОСТ

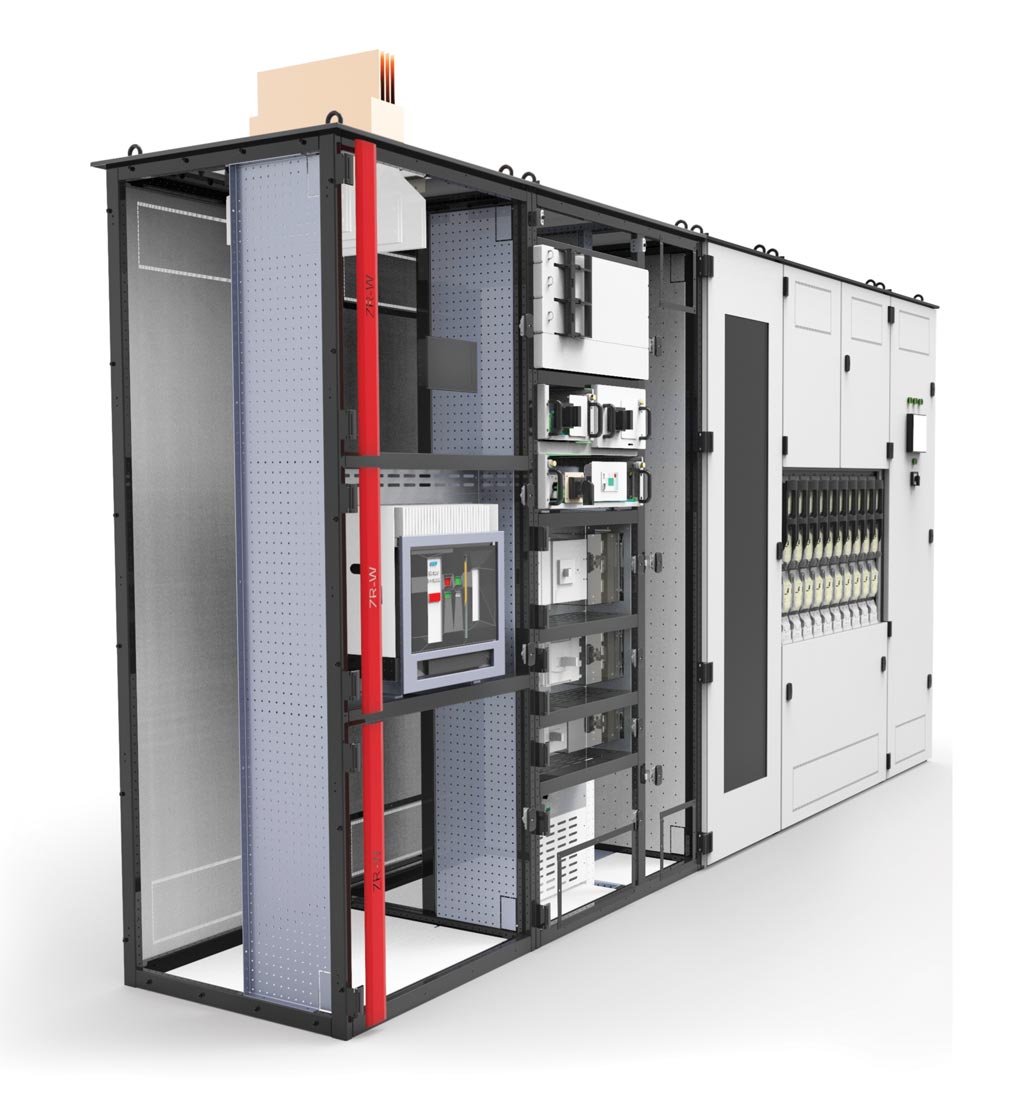

Предметом описания является низковольтное распределительное устройство типа „ZR-W" изготовленное АО «ZPUE» во Влощеве. Данное оборудование – это современное решение надежных низковольтных устройств распределения и управления, состоящих из типовых ячеек имеющих различное оснащение. В случае необходимости применения ячеек с оснащением, которое не указано в каталоге, или с измененными размерами, перечень необходимого оснащения следует согласовать с производителем.



Низковольтные распределительные устройства ZR-W предназначены для распределения электроэнергии, а также для энергоснабжения приводных систем. Они используются в традиционных трансформаторных подстанциях, контейнерных подстанциях, питающих промышленные предприятия и энергетические станции. Могут использоваться как главные распределительные щиты, цеховые щиты или контакторные шкафы, обеспечивая пользователям высокий уровень безопасности и комфорт эксплуатации.

Основные технические данные

Номинальное напряжение изоляции Ui:
главных цепей
1000 B
вспомогательных цепей
до 500 B
Номинальное коммутационное напряжение Ue до 690 B
Испытательное ударное выдерживаемое напряжение Uimp
8 кB / 12 кB
Категория размещения III / IV
Степень загрязнения 3
Номинальная частота fn 50 Гц, 60 Гц
Номинальный длительный ток In:
главных сборных шин
до 6300 A
вертикальных сборных шин отходящих линий шкафов
до 2000 A
Номинальный ток 1-секундный выдерживаемый Ipk
главных сборных шин
до 253 кA
вертикальных сборных шин отходящих линий шкафов до 150 кA
Номинальный пиковый ток Icw
главных сборных шин
до 115 кA, 1 сек.
вертикальных сборных шин отходящих линий шкафов
до 65 кA, 1 сек.
Стойкость к воздействию внутренней дуги 100 кA / 0,3 сек.
Степень защиты согласно (IEC)EN 60 529 IP30 ÷ IP54
Размеры:
высота1)
1900 мм, 2200 мм
ширина
400 мм, 600 мм, 800 мм, 1000 мм
глубина
600 мм, 800 мм, 1000 мм
Условия эксплуатации согласно (IEC)EN 60 439-1 нормальные
температура окружающей среды мин./макс.
-5 / 35 °C
относительная влажность
дo 50% (при темп. 40°C)
высота установки
дo 1000 м над уровнем моря
Атмосфера по месту установки
не должна содержать химически активных паров, газов, пыли
Стойкость к воздействию внутренней дуги PN-EN 61439-1, PN-EN 61439-2,
PN-EN 60529
1) - по желанию Заказчика может изменяться

Конструкция распределительного устройства (konstrukcja)

Конструкция распределительного шкафа
Все строительные элементы изготовлены из оцинкованного листа с цинковым или гальванизированым покрытием. Опорная конструкция шкафа (рамы) выполнена из тонкостенных перфорированных профилей с полузамкнутым профилем канала размером 50 х 25 мм и профилями шириной порядка 100 х 50 мм. Перфорация имеет сечение 25 мм.
В зависимости от цели и функции шкафа базовый каркас может быть дополнен горизонтальными и вертикальными элементами из основной секции, соединенной прямым или угловым соединителем.

Внутреннее разделение шкафов

В распределительном шкафу отсеки могут быть разделены на:

  1. аппаратный - содержащее блочное оборудование,
  2. рельсовый - пространство в задней или верхней части шкафа для сборных шин,
  3. подключения - пространство с правой стороны шкафа или в нижней части или в верхней части, где расположены соединительные клеммы функциональных блоков, а также подключенные к ним кабели питания, кабели управления и подключения шинных мостов.

Отсеки, функциональные блоки и отдельные шкафы отделены друг от друга перегородками.
Внутреннее разделение распределительного устройства может доходить до формы 4b.
В верхней передней части шкафа имеется кабельный лоток для ввода обводных кабелей.

Наружная защита
Наружные стенки и двери изготовлены из листа толщиной 2 мм, с порошковым покрытием RAL 7032. Угол открытия двери составляет около 180 °. Задняя стенка шкафа сделана из оцинкованного листа. По желанию заказчика можно покрасить крышу или дверцы шкафа.

Габаритные размеры шкафов

Размеры распределительных шкафов по отношению к конструкции:

  1. общая высота - дополнительно:
    - 2 мм (или 5 мм для IP54) для верхней стенки,
    - 60 мм для транспортных ручек по углам,
    - 50 мм на опорной раме (поставляется по запросу),
  2. общая ширина - дополнительно:
    - 2 мм (или 5 мм для IP54) для левого и правого боковых щитов, установленных в распределительных шкафах,
  3. общая глубина - дополнительно:
    - 25 мм для дверей (35 мм в области шарниров и замков)
    - 2 мм (или 5 мм для IP54) для плоской задней стенки..
Размеры конструкции

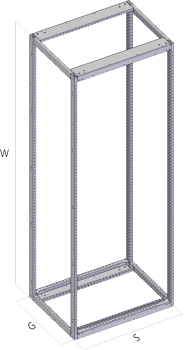

ZMR wymiar konstrukcji
Высота (W) Ширина (S) Глубина (G)
Главные сборные шины
сзади шкафа сверху шкафа
(мм) (мм (мм) (мм)

1900

2000

400 500 600
800
1000
600 600 600
800
1000
800 800 600
800
1000
1000 1000 600
800
1000

Шинные линии (oszynowanie)

Главные сборные шины

Все шины и соединения выполнены из меди.

Основные сборные шины

Существует два решения основной системы сборных шин:

  1. Сборные шины, размещенные в задней части шкафа
  2. Сборные шины, размещенные в верхней части шкафа

Сборные шины, размещенные в задней части шкафа

Основные сборные  фазные шины и основные нейтральные шины N (защитно-нейтральная PEN для 4-проводной системы) размещены в шинном отсеке в задней части распределительного устройства. В зависимости от конфигурации они расположены в нижней или верхней части. Длина секций сборных шин соответствует ширине одного отсека распределительного устройства.
Основные защитные шины PE (для 5-проводной системы) расположены спереди, в нижней части шкафов по периметру распределительного щита и также разделены как и фазные.

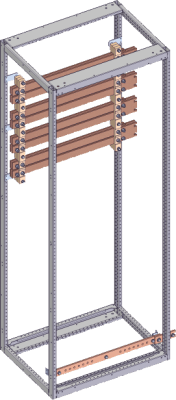

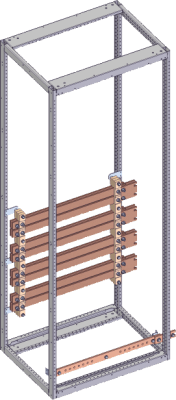

рис. Сборные шины, размещенные в задней части шкафа
Szyny zbiorcze umieszczone z tyłu szafy Szyny zbiorcze umieszczone z tyłu szafy



Нагрузка и поперечное сечение шин

Номинальный
непрерывный ток
[A]

Тип и сечение шин [мм]
Фазовые шины L1, L2, L3
(значение на 1 фазу)
Шина
PEN/N(*)
Шина PEN/N(*)
(100%)
P40x5
1000 2xP30x10 P30x10 2xP30x10 P40x5
1600 P50x10 + P30x10 P30x10 P50x10 + P30x10 P40x10
2000 2xP50x10 P30x10 2xP50x10 P40x10
2500 2xP50x10 + 2xP30x10 P50x10
2xP50x10 + 2xP30x10
P40x10
3200 2x(2xP50x10) P50x10 2x(2xP50x10) P40x10
4000 3x(2xP50x10) 2xP50x10 3x(2xP50x10) 2xP40x10



(*) – по согласованию с заказчиком



Примечание:

Указанные значения относятся к распределительным устройствам со степенью защиты до IP41.
В случае степени защиты IP54 обратитесь к производителю распределительного устройства



Сборные шины, расположенные в верхней части шкафа

Основные  сборные фазные шины и основные нейтральные шины N (защитная нейтральная PEN для 4-проводной системы) расположены в шинном отсеке в верхней части распределительного устройства. Для тока 6300A верхний шинный отсек увеличен за счет надстройки с сборными шинами, увеличивая высоту распределительного устройства. Длина секций сборных шин соответствует ширине одной ячейки распределительного устройства.
Основные сборные шины PE (для 5-проводной системы) расположены спереди, в нижней части шкафов вдоль распределительного щита, и также разделены как и фазные.

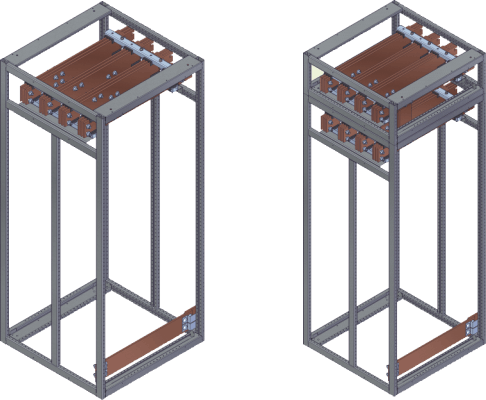

рис. Сборные шины, размещенные в верхней части шкафа
Szyny zbiorcze umieszczone w górnej części szafy



Нагрузка и поперечное сечение шин
Номинальный
непрерывный ток
[A]
Тип и сечение шин [мм]
Фазовые шины L1, L2, L3
(значение на 1 фазу)
Шина
PEN/N(*)
Шина PEN/N(*)
(100%)
P40x5
1000 1xP50x10 P30x10 1xP50x10 P40x5
1600 2xP40x10 P30x10 2xP40x10 P40x5
2000 2xP60x10 P30x10 2xP60x10 P40x10
2500 2xP80x10
P40x10
2xP80x10
P40x10
3200 2xP100x10 P50x10 2xP100x10 P50x10
4000 3xP100x10
P80x10
3xP100x10
2xP40x10
5000 3xP120x10(**) P100x10
3xP120x10
2xP50x10
6300 3xP100x10 + 3xP100x10 P120x10 3xP100x10 + 3xP100x10 2xP50x10 + 2xP50x5



(*) – по согласованию с заказчиком
(**) – окрашенные шины



Примечание:

Указанные значения относятся к распределительным устройствам со степенью защиты до IP41.
В случае степени защиты IP54 обратитесь к производителю распределительного устройства

Вертикальные распределительные шины

Вертикальные распределительные шины

Вертикальные распределительные шины, расположенные в шинном отсеке в шкафах с отсеком для подключения с правой стороны шкафа. Они используются для подключения постоянных, вставных и выдвижных приемных блоков.
Нейтральные N и защитные PE-шины для 5-проводной системы или защитно-нейтральная PEN для 4-проводной системы в этом случае располагаются вертикально в отсеке подключения.



Рис. Вертикальные распределительные шины

ZMR pion szyny rozdz



Нагрузка и поперечное сечение шин
Номинальный
непрерывный ток
[A]
Тип и сечение шин [мм]
Фазовые шины L1, L2, L3
(значение на 1 фазу)
Шина
PEN/N(*)
Шина PEN/N(*)
(100%)
Шина PE
400 P20x10 P20x5 P20x10 P40x5
630 P30x10 P30x5 P30x10 P40x5
800 P40x10 P40x5 P40x10 P40x5
1000 P50x10
P40x5
P50x10
P40x5
1250 P60x10 P40x5 P60x10 P40x5
1600 P80x10
P40x5
P80x10
P40x5
2000 P100x10
P50x5
P100x10
P40x5



(*) – по согласованию с заказчиком



Примечание:

Указанные значения относятся к распределительным устройствам со степенью защиты до IP41.
В случае степени защиты IP54 обратитесь к производителю распределительного устройства

Монтажные и соединительные шины

Монтажные и соединительные шины

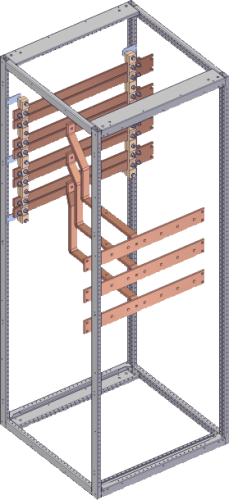

Шины для монтажа линейных предохранителей, размещенных в аппаратном отсеке, встречаются в приемных шкафах, предназначенных для монтажа линейных предохранительных выключателей нагрузки.

Соединительные шины

Соединительные шины - это шины, соединяющие выключатель со сборными шинами, кабельными или шинными выходами. В зависимости от конфигурации распределительного устройства и используемого аппарата шину выбирает производитель распределительного устройства.



Рис. Шина для монтажа линейных предохранителей
Szyny do montażu rozłączników bezpiecznikowych

Функциональные блоки

Типы функциональных блоков (ячеек)

Основной блок конструкции распределительного устройства ZR-W - это функциональный блок, размещенный в сегменте (шкафу). Стандартные структурные схемы типовых функциональных блоков представлены в каталоге.

Вводные и секционные ячейки оснащены автоматическими выключателями с электронным расцепителем токов кз.

Из-за эксплуатационных преимуществ предпочтительно использовать выключатели выкатного исполнения. Ячейка состоит из выключателями с необходимыми расцепителями, опоры блока выключателя, трансформаторов тока, набора счетчиков и индикаторов, и устанавливается в один шкаф, занимая его полностью или частично (выполняется согласно проектного решения или прилагаемым техническим заданием).

Линейные (отходящие) ячейки могут выступать как:

  • ячейки распределительных устройств, аналогичные вводным ячейкам, в одной стойке может быть до нескольких ячеек в зависимости от размера номинального непрерывного тока автоматического выключателя,
  • ячейки управления приводом втычной или стационарной версии,
  • ячейки управления приводом в выкатном исполнении в виде каcсет,
  • ячейки разъединителя в стационарном исполнении,
  • ячейки разъединителя во втычном исполнении в виде расцепителей с предохранителями,
  • принимающие ячейки для любого типа оборудования (в зависимости от типа и габаритов).

Отдельную группу составляют ячейки для компенсации реактивной мощности, встроенные в специально предназначенный для этого шкаф. Такой шкаф оснащен блоком питания, блоками конденсатора и блоком управления, содержащим контроллер реактивной мощности и устройство контроля управления.

Вводные ячейки, ячейки отходящих линий и секционные для выключателей от 630 А до 6300 А

Ячейки отходящих линий с выдвижными модулями до 400 А

  • Стационарное либо выдвижное исполнение элементов
  • Подключение к кабелям или шинным мостам
  • Возможна замена выдвижных модулей под напряжением
  • Главные и вспомогательные цепи полностью разъединяются
Pola zasilające, odbiorcze lub sprzęgające dla wyłączników 630 do 6300 A Pola do odbiorów silnikowych i rozdzielczych z członami wysuwnymi do 400 A


Ячейки отходящих линий со стационарными модулями до 630 А

Ячейки с разъединителями-предохранителями до 630 А

  • Возможна замена вставных модулей под напряжением
  • Втычное исполнение главных контактов и блок-контактов
  • Возможна замена оборудования под напряжением
  • Втычное исполнение главных контактов и блок-контактов

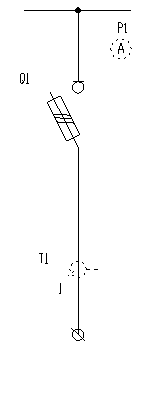

Pola do odbiorów silnikowych i rozdzielczych z modułami stałymi do 630 A Pola rozłączników z bezpiecznikami do 630 A

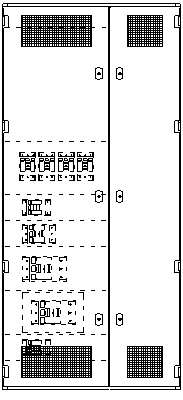

Ячейки с установкой для компенсации реактивной мощности Ячейки в исполнении по выбору заказчика
  • С защитным дросселем с гашением 7% до 400 кВАр

  • Возможна установка нетипового оборудования до 630А

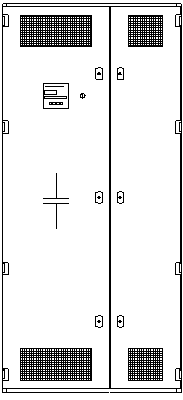

Pola do kompensacji mocy biernej Pola do dowolnego wyposażenia

Типы функциональных блоков согласно их конструкции

Выкатные элементы могут занимать следующие положения:

  1. положение работы, в которой выкатной элемент полностью подключен к распределительному устройству, выполняя определенную функцию,
  2. положение и состояние испытания, при котором основные цепи выкатного элемента открыты, а вспомогательные цепи соединены и позволяют проводить испытания работы выкатного блока, механически соединенного с распределительным устройством,
  3. положение разъединения, в котором основная и вспомогательная цепи выкатного элемента отсоединены и существует безопасный разрыв изоляции, хотя элемент остается механически подключенным к распределительному устройству,
  4. положение разделения, в котором выкатной элемент расположен вне распределительного устройства и отделен от него механически и электрически

Выкатной элемент можно снять с распределительного устройства и заменить другим элементом тогда, когда цепь, к которой он подключен, остается под напряжением. Выкатным элементом может быть автоматический выключатель в выдвижной версии или блок приема управления и привода в виде кассеты. На место удаленных элементов можно поместить заземляющие элементы для заземления дренажного кабеля на время ремонта.

Подвижные (подключаемые) элементы могут находиться только в двух положениях: работа или разделение. Втычной элемент может быть удален из распределительного устройства и заменен другим под напряжением. Втычным элементом может быть встроенный автоматический выключатель, разъединитель плавкого предохранителя в втычной версии или блок подключаемого устройства с одной или несколькими цепями управления, привода или распределения.

Фиксированные блоки со стационарным встроенным оборудованием без возможности разделения.

Условия эксплуатации

Распределительное устройство должно устанавливаться в закрытых помещениях, предназначенных для электрооборудования, в соответствии с их степенью защиты (до IP 43), обеспечивающих нормальные условия работы, определяемые нормой PN-91/E-05160/01:

  • температура окружающей среды
    • максимальная кратковременная +45OC (318 K)
    • максимальная среднесуточная +350C (308 K)
    • минимальная продолжительная -5OC (268 K)
  • минимальная температура хранения -30OC (243 K)
  • максимальная относительная влажность воздуха 50% при +40OC
  • высота установки до 2000 м над уровнем моря
  • атмосфера не должна содержать химически агрессивных и токопроводящих пыли, паров и газов.

Соответствие нормам

Распределительное устройство типа "ZR-W"соответствует нормам:

  • PN-EN 60439 - 1:2003+A1:2006
    "Устройства низковольтные распределения и управления. Раздел 1: Комплекты, испытываемые в полном и сокращенном объеме типовых испытаний";
  • PN-EN 60529:2003
    "Степени защиты, обеспечиваемой корпусами (IP-код)";

Имеет сертификат Института электротехники.

Типы элементов

Выдвижные элементы
Выдвижные элементы, соответствует норме нормой PN-EN 60439-1:2003 +A1:2006 требования, имеют следующие положения:

  • рабочее положение – выдвижной элемент задействован и полностью соединен с распределительным устройством,
  • положение или режим тестирования - силовые цепи выдвижного элемента разомкнуты, а вспомогательные цепи соединены, что позволяет осуществить проверку правильности действия выдвижного блока, механически связанного с распределительным устройством,
  • положение отключения - главные и вспомогательные цепи выдвижного элемента отключены и существует безопасный разрыв между полюсами (изоляционный) при том, что элемент остается механически связанным с распределительным устройством,
  • положение разъединения, при котором выдвижной элемент находится снаружи распределительного устройства, не имеет с ним механической или электрической связи.

Выдвижной элемент может быть удален из распределительного устройства и заменен другим элементом даже в случае, когда цепь, к которой он присоединен, находится под напряжением.Выдвижным элементом может быть выключатель в выдвижной версии.

Втычные элементы
Втычные элементы имеют только два положения:

  • рабочее положение,
  • положение разъединения

Втычной элемент может быть вынут из распределительного устройства и заменен другим элементом даже тогда, когда цепь, к которой он присоединен, находится под напряжением. Втычным элементом может быть выключатель или предохранительный разъединитель во втычном исполнении.

Стационарные элементы
Это выключатели, разъединители и другая аппаратура, стационарно установленная на стойках, панелях или монтажных шинах.

Примерные конфигурации

Шкафы питания

Шкаф с воздушным выключателем

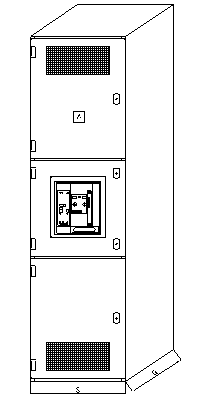

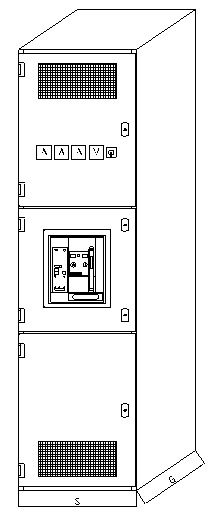

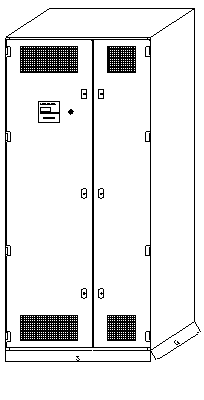

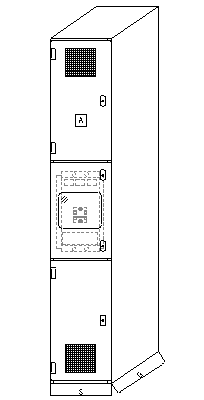

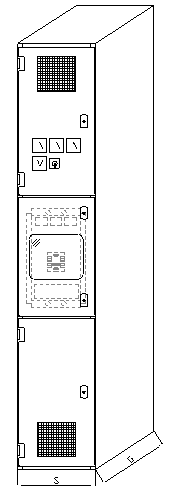

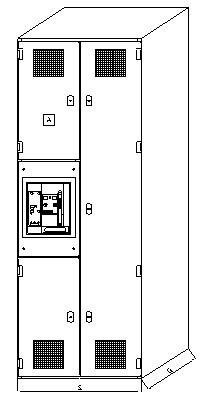

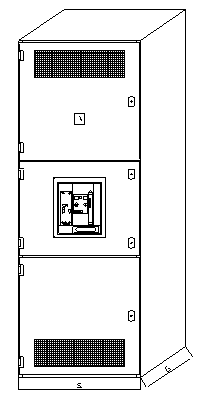

Фронтальный вид
Widok elewacji szafy zasilającej z wyłącznikiem powietrznym

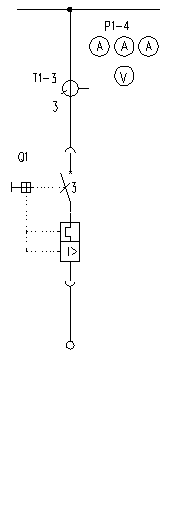

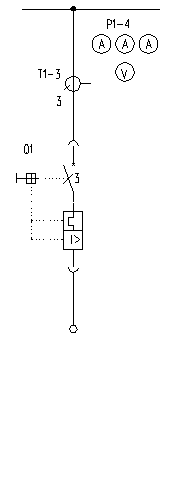

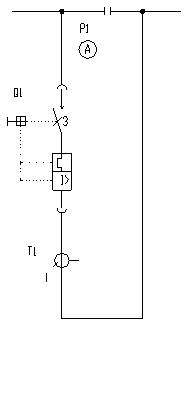

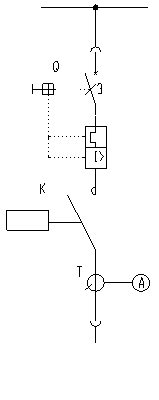

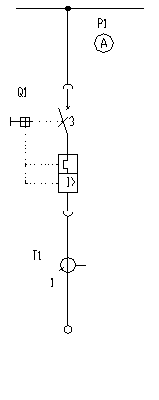

Однолинейная схема

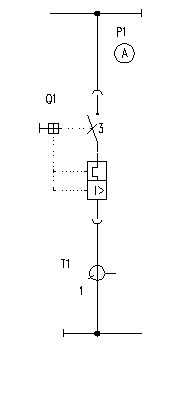

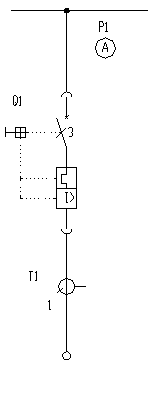

Schemat elektryczny szafy zasilającej z wyłącznikiem powietrznym
Параметры

Расположение сборных шин:
сзади или в верхней части шкафа
Номинальный ток сборных шин:
1000 A - 6300 A
Номинальный ток выключателя:
630 A - 6300 A
Выключатель:
воздушный, трехполюсной в стационарной или выкатной версии
Степень защиты:
IP30 - IP54 до 5000 A;
IP30 - IP41 для 6300 A
Размеры:
высота [мм]:
2200 или 1900
для сборных шин до 5000 A,
2500 или 2200
для шин до 6300A
+ дополнительно: опорная рама 50 мм по желанию заказчика
ширина [мм]:
400, 500, 600, 800, 1000
глубина [мм]:
600, 800, 1000
Подключения:
- кабельные нижние или верхние
- рельсовые нижние или верхние
- шинопроводом сверху

Сборные шины
[A]

Выключатель1)

[A]

Ширина (S)

Для главных сборных шин

Глубина (G) [мм]

Сзади шкафа
[мм]

Сверху шкафа
[мм]

1000 до 1000 400 500 600
800
1600 до 1600 400 500 600
800
до 1600 600 600 600
800
2000 до 2000 600 600 800
2500 до 2500 600 600 800
3200 до 3200 600 600 1000
4000 до 4000 800 800 1000
5000 до 5000 - 1000 1000
6300 до 6300 - 1000 1000

1)

Распределительное устройство приспособлено для установки автоматических выключателей разных производителей: Siemens, Eaton, ABB, Chint, Schneider, Legrand

Шкаф с компактным выключателем

Фронтальный вид

Widok elewacji szafy zasilającej z wyłącznikiem kompaktowym
Однолинейная схема
Schemat elektryczny szafy z wyłącznikiem kompaktowym
Параметры

Расположение сборных шин:
сзади или в верхней части шкафа
Номинальный ток сборных шин:
1000 A - 1600 A
Номинальный ток выключателя:
400 A - 1600 A

Выключатель:
Компактный, трехполюсной в стационарной или выкатной версии
Степень защиты:
IP30 - IP54
Размеры:
высота [мм]:
2200 или1900
+ кроме того, несущая рама 50 мм по желанию клиента
ширина [мм]:
400, 500
глубина [мм]:
600, 800
Подключения:
- кабельные нижние или верхние
- рельсовые нижние или верхние
- шинопроводом сверху

Сборные шины
[A]

Выключатель1)

[A]

Ширина (S)

Для главных сборных шин

Глубина (G)
[мм]

Сзади шкафа [мм]

Сверху шкафа [мм]

1000 до 1000 400 500 600
800
1600 до 1600 400 500 600
800

1)

Распределительное устройство приспособлено для установки выключателей разных производителей: Siemens, Eaton, ABB, Chint, Schneider, Legrand

Секционный шкаф с воздушным выключателем

Расположение сборных шин сверху

Фронтальный вид
Widok elewacji szafy sprzęgłowej z górnym układem szyn zbiorczych z wyłącznikiem powietrznym

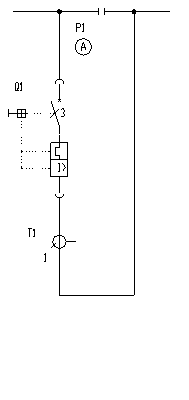

Однолинейная схема
Schemat elektryczny szafy sprzęgłowej z górnym układem szyn zbiorczych z wyłącznikiem powietrznym
Параметры

Расположение шин:
в верхней части шкафа
Номинальный ток шин: 1000 A - 6300 A
Номинальный ток выключателя:
630 A - 6300 A
Выключатель:
воздушный, трехполюсный в стационарной или выдвижной версии
Степень защиты:
IP30 ÷ IP54 до 5000 A,
IP30 ÷ IP41 для 6300 A
Размеры:
высота [мм]:
2200 или 1900 – для сборных шин до 5000 A,
2500 или 2200 - для сборных шин 6300 A
+ дополнительно: опорная рама 50 мм по желанию клиента
ширина [мм]:
600, 800, 1000, 1300
глубина [мм]:
600, 800, 1000

Сборные шины
[A]

Выключатель1)

[A]

Ширина (S)

[мм]

Глубина (G)

[мм]

1000 до 1000 800 600
800
1600 до 1600 800 600
800
2000 до 2000 800 800
2500 до 2500 800 800
3200 до 3200 800 1000
4000 до 4000 1000 1000
5000 до 5000 1000 1000
6300 до 6300 1300 1000

1)

Распределительное устройство приспособлено для установки выключателей разных производителей: Siemens, Eaton, ABB, Chint, Schneider, Legrand

Расположение сборных шин в задней части

Фронтальный вид
Widok elewacji szafy sprzęgłowej z tylnym układem szyn zbiorczych z wyłącznikiem powietrznym
Однолинейная схема
Schemat elektryczny szafy sprzęgłowej z tylnym układem szyn zbiorczych z wyłącznikiem powietrznym
Параметры

Расположение шин:
в задней части шкафа
Номинальный ток шин: 1000 A - 4000 A
Номинальный ток выключателя:
630 A - 4000 A
Выключатель:
воздушный, трехполюсный в стационарной или выдвижной версии
Степень защиты:
IP30 ÷ IP54
Размеры:
высота [мм]:
2200 или 1900
+ дополнительно: опорная рама 50 мм по желанию клиента
na życzenie klienta
ширина [мм]:
400, 600, 800, 1000
глубина [мм]:
800, 1000

Сборные шины
[A]

Выключатель1)

[A]

Ширина (S)

[мм]

Глубина (G)

[мм]

1000 до 1000 400 800
1600 до 1600 400 800
до 1600 600 800
2000 до 2000 600 800
2500 до 2500 600 800
3200 до 3200 800 1000
4000 до 4000 800 1000

1)

Распределительное устройство приспособлено для установки выключателей разных производителей: Siemens, Eaton, ABB, Chint, Schneider, Legrand

Секционный шкаф с компактным выключателем

Расположение сборных шин сверху

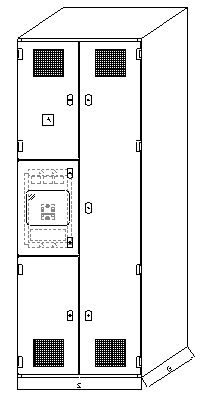

Фронтальный вид

Widok elewacji szafy sprzęgłowej z górnym układem szyn zbiorczych z wyłącznikiem kompaktowym
Однолинейная схема
Schemat elektryczny szafy sprzęgłowej z górnym układem szyn zbiorczych z wyłącznikiem kompaktowym
Параметры

Расположение шин:
в верхней части шкафа
Номинальный ток шин: 1000 A - 1600 A
Номинальный ток выключателя
400 А - 1600 А
Выключатель:
воздушный, трехполюсный в стационарной или выдвижной версии
Степень защиты:
IP30 ÷ IP54
Размеры:
высота [мм]:
2200 или 1900
+ дополнительно: опорная рама 50 мм по желанию клиента
ширина [мм]:
800
глубина [мм]:
600, 800

Сборные шины
[A]

Выключатель1)

[A]

Ширина (S)

[мм]

Глубина (G)

[мм]

1000 до 1000 800 600
800
1600 до1600 800 600
800

1)

Распределительное устройство приспособлено для установки выключателей разных производителей: Siemens, Eaton, ABB, Chint, Schneider, Legrand

Расположение сборных шин в задней части

Фронтальный вид
Widok elewacji szafy sprzęgłowej z tylnym układem szyn zbiorczych z wyłącznikiem kompaktowym
Однолинейная схема
Schemat elektryczny szafy sprzęgłowej z tylnym układem szyn zbiorczych z wyłącznikiem kompaktowym
Параметры

Расположение шин:
в задней части шкафа
Номинальный ток шин: 1000 А - 1600 А
Номинальный ток выключателя
400 А - 1600 А
Выключатель:
воздушный, трехполюсный в стационарной или выдвижной версии
Степень защиты:
IP30 ÷ IP54
Размеры:
высота [мм]:
2200 или 1900
+ дополнительно: опорная рама 50 мм по желанию клиента
ширина [мм]:
400,
глубина [мм]:
600, 800

Сборные шины
[A]

Выключатель1)

[A]

Ширина (S)

[мм]

Глубина (G)

[мм]

1000 до 1000 400 600
800
1600 до 1600 400 600
800

1)

Распределительное устройство приспособлено для установки выключателей разных производителей: Siemens, Eaton, ABB, Chint, Schneider, Legrand

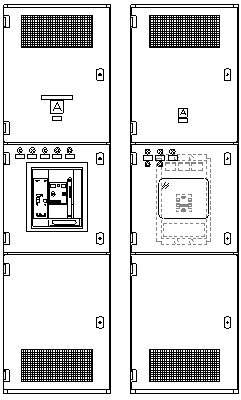

Шкафы приема с выключателями

Воздушный выключатель

Фронтальный вид

Widok elewacji szafy odbiorcza z wyłącznikiem powietrznym
Однолинейная схема
Schemat elektryczny szafy odbiorcza z wyłącznikiem powietrznym
Параметры

Расположение шин:
в верхней части шкафа
Номинальный ток шин: 1000 А - 6300 А
Номинальный ток выключателя
630 А - 6300 А
Выключатель:
воздушный, трехполюсный в стационарной или выдвижной версии
Степень защиты:
IP30 - IP54 до 5000 A,
IP30 - IP41 для 6300 A
Размеры:
высота [мм]:
2200 или 1900

- для сборных шин до 5000 A,
2500 или 2200
- для сборных шин 6300 A,
+ дополнительно: опорная рама 50 мм по желанию клиента
ширина [мм]:
400, 500, 600, 800, 1000
глубина [мм]:
600, 800, 1000

Подключение:
Кабельное нижнее или верхнее
Шинное нижнее либо верхнее
Шинопроводом сверху

Сборные шины [A]

Выключатель1)

[A]

Ширина (S)

Для главных сборных шин

Глубина (G) [мм]

Сзади шкафа [мм]

Сверху шкафа [мм]

1000 до 1000 400 500 600
800
1600 до 1600 400 500 600
800
до 1600 600 600 600
800
2000 до 2000 400 500 800
600 600 800
2500 до 2500 400 500 800
до 2500 600 600 800
3200 до 3200 400 500 800
до 3200 600 600 1000
4000 до 4000 400 500 1000
до 4000 600 600 1000
до 4000 800 800 1000
5000 до 5000 - 600 1000
до 5000 - 800 1000
до 5000 - 1000 1000
6300 до 6300 - 600 1000
до 6300 - 800 1000
до 6300 - 1000 1000

1)

Распределительное устройство приспособлено для установки выключателей разных производителей: Siemens, Eaton, ABB, Chint, Schneider, Legrand

Один компактный выключатель

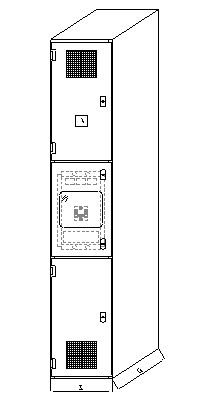

Фронтальный вид
Widok elewacji szafy odbiorczej z wyłącznikiem kompaktowym

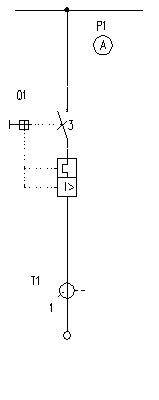

Однолинейная схема
Schemat elektryczny szafy odbiorczej z wyłącznikiem kompaktowym
Параметры

Расположение шин:
в задней или верхней части шкафа
Номинальный ток шин:
1000 A - 6300 A
Номинальный ток выключателя:
400 A - 1600 A
Выключатель:
компактный, трехполюсный в стационарной или выдвижной версии
Степень защиты:
IP30 - IP54 до 5000 A,
IP30 - IP41 для 6300 А
размеры:
высота [мм]:
2200 или 1900
- для шин до 5000 А,
2500 или 2200
- для шин 6300 А,
+ дополнительно: опорная рама 50 мм
по желанию клиента
ширина [мм]:
400, 500
глубина [мм]:
600, 800, 1000
Подключение:
Кабельное нижнее или верхнее
Шинное нижнее либо верхнее
Шинопроводом сверху

Сборные шины [A]

Выключатель1)

[A]

Ширина (S)

Для главных сборных шин

Глубина (G) [мм]

Сзади шкафа [мм]

Сверху шкафа [мм]

1000 400 - 1600 400 500 600
800
1600 600
800
2000 800
2500 800
3200 1000
4000 1000
5000

-

-

500 1000
6300 1000

1)

Распределительное устройство приспособлено для установки выключателей разных производителей: Siemens, Eaton, ABB, Chint, Schneider, Legrand

Несколько компактных выключателей

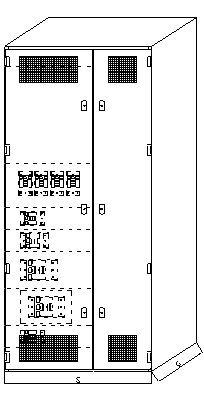

Фронтальный вид
Widok elewacji szafy odbiorczej z wyłącznikami kompaktowymi
Однолинейная схема
Schemat elektryczny szafy odbiorczej z wyłącznikami kompaktowymi
Параметры

Расположение шин:
в задней или верхней части шкафа
Номинальный ток шин: 1000 А - 6300 А
Номинальный ток выключателя
160 А - 630 А
Номинальный ток вертикальных разделительных шин
400А – 2000А
Степень защиты:
IP30 - IP54 до 5000 A,
IP30 - IP41 для 6300 A
Размеры:
высота [мм]:
2200 или 1900
- для сборных шин до 5000 A,
2500 или 2200
- для сборных шин 6300 A,
+ дополнительно: опорная рама 50 мм по желанию клиента
ширина [мм]:
1000
глубина [мм]:
600, 800, 1000

Сборные шины [A]

Выключатель1)

[A]

Ширина (S)

Для главных сборных шин

Глубина (G) [мм]

Сзади шкафа [мм]

Сверху шкафа [мм]

1000 до 6300 1000 1000 600
800
1600 600
800
2000 800
2500 800
3200 1000
4000 1000
5000

-

-

1000 1000
6300 1000



Максимальное количество блоков в ячейке:



Блок Высота [мм] Максимальное кол-во Тип выключателя
4 x do 100 A 300 6 стационарный
до 160 A 150 12 стационарный
до 250 A 150 12 стационарный
до 400 A 250 7 стационарный
до 630 A 250 7 стационарный

1)

Распределительное устройство приспособлено для установки выключателей разных производителей: Siemens, Eaton, ABB, Chint, Schneider, Legrand

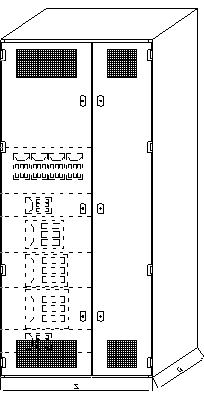

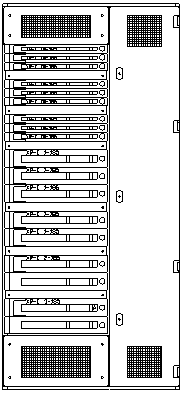

Ячейка отходящих линий

Шкафного типа

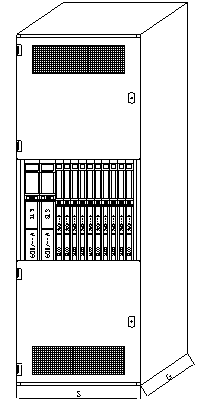

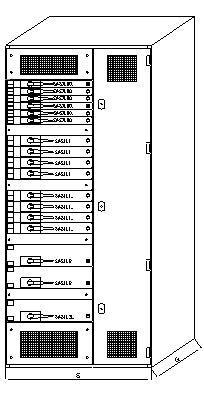

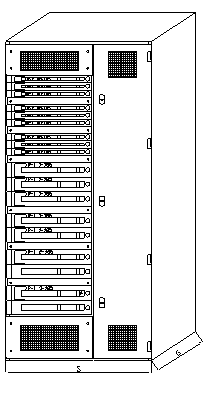

Фронтальный вид
Widok elewacji szafy odbiorczej z rozłącznikami bezpiecznikowymi skrzynkowymi

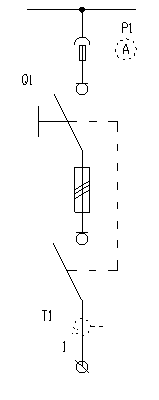

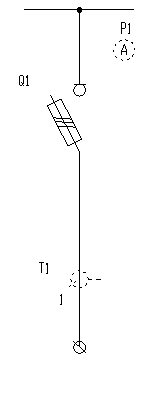

Однолинейная схема
Schemat elektryczny szafy odbiorczej z rozłącznikami bezpiecznikowymi skrzynkowymi
Параметры

Расположение шин:
в задней или верхней части шкафа
Номинальный ток сборных шин:
1000 A - 6300 A
Номинальный ток разъединителя:
160 A - 630 A
Номинальный ток вертикальных разделительных шин
400 А – 2000 А
Степень защиты:
IP30 - IP54 до 5000 A,
IP30 - IP41 для 6300 А
Размеры:
высота [мм]:
2200 или 1900
- для сборных шин до 5000 А,
2500 или 2200
- для шин 6300 А,
+ дополнительно: опорная рама 50 мм
по желанию клиента
ширина [мм]:
1000
глубина [мм]:
600, 800, 1000

Сборные шины [A]

Выключатель1)

[A]

Ширина (S)

Для главных сборных шин

Глубина (G) [мм]

Сзади шкафа [мм]

Сверху шкафа [мм]

1000 (...) 1000 1000 600
800
1600 600
800
2000 800
2500 800
3200 1000
4000 1000
5000

-

-

1000

1000

1000

6300



Максимальное количество блоков в ячейке:



Блок Высота [мм] Максимальное кол-во
4 x размер 00 (до 100 A) 300 6
размер 00 (до 160 A) 150 12
размер 1 (до 250 A) 225 8
размер 2 (до 400 A) 225 8
размер 2 (до 630 A) 275 6

1)

Трехполюсные разъединители: Jean Mueller, Siemens, Schneider, Eaton, EFEN, ABB, GE

Вертикальными реечными типа NSL

Фронтальный вид
Widok elewacji szafy odbiorczej z rozłącznikami bezpiecznikowymi skrzynkowymi
Однолинейная схема
Schemat elektryczny szafy odbiorczej z rozłącznikami bezpiecznikowymi listwowymi typu NSL - pionowo
Параметры

Расположение сборных шин:
в задней или верхней части шкафа
Номинальный ток сборных шин:
1000 A - 6300 A
Номинальный ток разъединителя:
160 A - 630 A
Степень защиты:
IP30
Размеры:
высота [мм]:
2200 или 1900
- для сборных шин до 5000 А,
2500 или 2200
- для сборных шин 6300 А,
+ дополнительно: опорная рама 50 мм
по желанию клиента
ширина [мм]:
600, 800, 1000
глубина [мм]:
600, 800, 1000

Сборные шины [A]

Выключатель1)

[A]

Ширина (S)

Для главных сборных шин

Глубина (G) [мм]

Сзади шкафа [мм]

Сверху шкафа [мм]

1000 NSL 600, 800, 1000 600, 800, 1000 600
800
1600 600
800
2000 800
2500 800
3200 1000
4000 1000
5000

-

-

600, 800, 1000

1000

1000

6300



Максимальное количество блоков в ячейке:



Блок Ячейка 600 [мм] Ячейка 800 [мм] Ячейка 1000 [мм]
NSL00 (до 160 A) 10 шт. 14 шт. 18 шт.
NSL1 (до 250 A) 5 шт. 7 шт. 9 шт.
NSL2 (до 400 A) 5 шт. 7 шт. 9 шт.
NSL3 (до 630 A) 5 шт. 7 шт. 9 шт.

1)

Разъединители с предохранителями реечного типа  NSL00 ÷ 3 производства EFEN установленные вертикально

Ячейки с предохранительными разъединителями

Типа XR

Приемные ячейки с предохранительными разъединителями типа XR

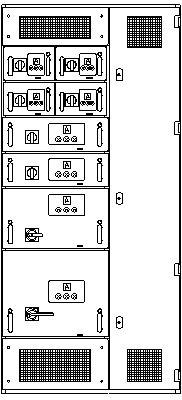

Фронтальный вид
Widok elewacji szafy odbiorczej z rozłącznikami z bezpiecznikami typu SASIL
Однолинейная схема
ZR-W szafy odb rozl xr schem
Параметры

Расположение сборных шин:
в задней или верхней части шкафа
Номинальный ток сборных шин:
1000 A - 6300 A
Номинальный ток разъединителя:
XR00 - XR3 160 A - 630 A
Номинальный ток вертикальных разъединительных шин
400 A - 2000 A
Степень защиты:
IP30
Размеры:
высота [мм]:
2200 или 1900
- для сборных шин до 5000 А,
2500 или 2200
- для сборных шин 6300 А,
+ дополнительно: опорная рама 50 мм
по желанию клиента
ширина [мм]:
1000
глубина [мм]:
600, 800, 1000



Сборные шины [A]



Выключатель1)
[A]

Ширина (S)

Для главных сборных шин

Глубина (G) [мм]

Сзади шкафа [мм]

Сверху шкафа [мм]

1000 XR 1000 1000 600
800
1600 600
800
2000 800
2500 800
3200 1000
4000 1000
5000

-

-

1000 1000
6300 1000

1)

Разъединители с односторонними предохранителями типа XR-E  либо с двусторонними XR-M размера 00÷ 3 производства ABB

Типа SASIL

Приемные ячейки с предохранительными разъединителями типа SASIL

Фронтальный вид
Widok elewacji szafy odbiorczej z rozłącznikami z bezpiecznikami typu SASIL
Однолинейная схема
Schemat elektryczny szafy odbiorczej z rozłącznikami z bezpiecznikami typu SASIL
Параметры

Расположение сборных шин:
в задней или верхней части шкафа
Номинальный ток сборных шин:
1000 A - 6300 A
Номинальный ток разъединителя SASIL
160 A - 630 A
Номинальный ток вертикальных разъединительных шин
400 A - 2000 A
Степень защиты:
IP30 – IP40
Размеры:
высота [мм]:
2200 или 1900
- для сборных шин до 5000 А,
2500 или 2200
- для сборных шин 6300 А,
+ дополнительно: опорная рама 50 мм
по желанию клиента
ширина [мм]:
1000
глубина [мм]:
600, 800, 1000



Сборные шины [A]

Выключатель1)
[A]

Ширина (S)

Для главных сборных шин

Глубина (G) [мм]

Сзади шкафа [мм]

Сверху шкафа [мм]

1000 SASIL 1000 1000 600
800
1600 600
800
2000 800
2500 800
3200 1000
4000 1000
5000

-

-

1000 1000
6300 1000

1)

Разъединители с односторонними предохранителями типа XR-E  либо с двусторонними XR-M размера 00÷ 3 производства ABB

Кассетные ячейки отходящих линий – выкатные кассеты

Кассетные ячейки отходящих линий – выкатные кассеты

Кассетные ячейки – выкатные кассеты

Фронтальный вид

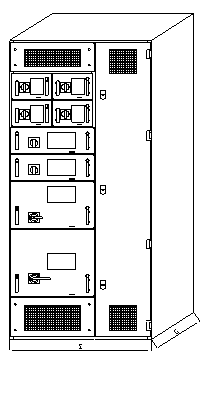

Widok elewacji szafy odbiorczej z kasetami wysuwanymi
Однолинейная схема
Widok elewacji szafy odbiorczej z kasetami wysuwanymi
Параметры

Расположение сборных шин:
в задней или верхней части шкафа
Номинальный ток сборных шин:
1000 A - 6300 A
Выкатные части:
8M/2 - 24M/1
Номинальный ток вертикальных разъединительных шин
400 A - 2000 A
Степень защиты:
IP30 – IP41
Размеры:
высота [мм]:
2200 или 1900
- для сборных шин до 5000 А,
2500 или 2200
- для сборных шин 6300 А,
+ дополнительно: опорная рама 50 мм
по желанию клиента
ширина [мм]:
1000
глубина [мм]:
600, 800, 1000



Сборные шины [A]



Выключатель1)
[A]

Ширина (S)

Для главных сборных шин

Глубина (G) [мм]

Сзади шкафа [мм]

Сверху шкафа [мм]

1000 8M/2 - 24M/1 1000 1000 600
800
1600 600
800
2000 800
2500 800
3200 1000
4000 1000
5000

-

-

1000 1000
6300 1000

1)

Кассетные ячейки отходящих линий с выкатными кассетными: Доступные кассеты представлены ниже

Ячейки батареи конденсаторов

Ячейки батареи конденсаторов

Ячейки батареи конденсаторов без дросселей

Фронтальный вид

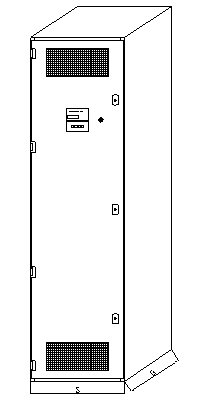

Widok elewacji baterii kondensatorów bez dławików
Однолинейная схема
Schemat baterii kondensatorów bez dławików
Параметры

Степень защиты:
IP30 – IP54
Размеры:
высота [мм]:
2200 или 1900
- для сборных шин до 5000 А,
2500 или 2200
- для сборных шин 6300 А,
+ дополнительно: опорная рама 50 мм
по желанию клиента
ширина [мм]:
400, 500, 600, 800, 1000
глубина [мм]:
800, 1000

Номинальный ток
[A]

Мощность1)
[кВАр]

Ширина(S)
[мм]

Глубина (G)
[мм]

По согласованию с производителем 200 400, 500 800
1000
300 600 800
1000
400 800 800
1000
500 1000 800
1000

1)

Ячейки батареи конденсаторов без дросселей: мощность батареи 200 ÷ 500 [кВАр]



Ячейки батареи конденсаторов с дросселями

Фронтальный вид
Widok elewacji szafy baterii kondensatorów z dławikami
Однолинейная схема

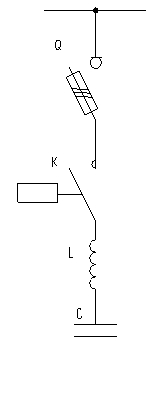

Schemat szafy baterii kondensatorów z dławikami
Параметры

Степень подавления:
Стандартно 7% или исполнение с другим подавлением напр., 14%, 5,7%
Степень защиты:
IP30 – IP54
Размеры:
высота [мм]:
2200 или 1900
+ дополнительно: опорная рама 50 мм
по желанию клиента
ширина [мм]:
400, 500, 600, 800, 1000
глубина [мм]:
800, 1000

Номинальный ток
[A]
Мощность1)
[кВАр]
Ширина(S)
[мм]
Глубина (G)
[мм]
По согласованию с производителем 200 800 800
1000
300 1000 800
1000
400 1200 800
1000

1)

Ячейки батареи конденсаторов с дросселями: мощность батареи 200 ÷ 400 [кВАр]

Ячейки для произвольного наполнения

Ячейки для произвольного наполнения

Фронтальный вид

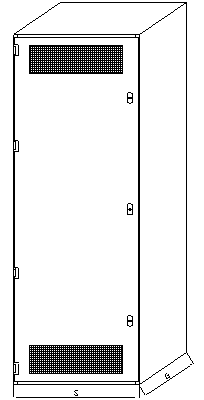

ZR-W szafy dowolnego wyposazenia front-1
Фронтальный вид

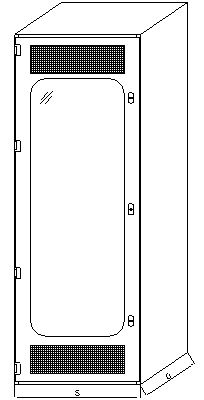

Widok elewacji szafy dla dowolnego wyposażenia
Фронтальный вид

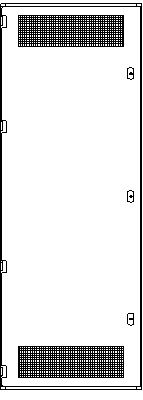

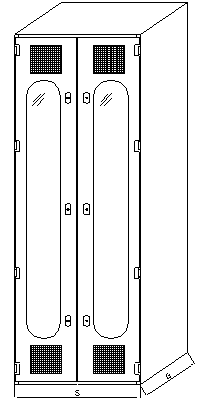

Widok elewacji szafy dla dowolnego wyposażenia
Параметры ячейки

Расположение сборных шин:
в задней или верхней части шкафа
Степень защиты:
IP30 ÷ IP54 do 5000 A; IP30 ÷ IP41
Для 6300 A
Размеры:
- высота [мм]:
2200 или  1900 - для сборных шин до 5000 А,
2500 или 2200 - для сборных шин 6300 A
+ дополнительно: опорная рама 50 мм
по желанию клиента
- ширина [мм]:
400 ÷ 12002)
- глубина [мм]:
600 ÷ 10002)
Варианты исполнения дверей:
Одинарный, двойной, полный, застекленный

Номинальный ток
[A]

Оборудование1)

Ширина (S)
[мм]

Глубина (G)
[мм]

По согласованию с производителем Любое 400 600
800
1000

:

:

:

:

:

:

1200 600
800
1000

1)

Возможна установка оборудование разных производителей, напр. Siemens, Eaton, Chint, Schneider, ABB, GE

2)

Размеры ячейки по согласованию с производителем могут иметь другие параметры

Скачать каталог

Распредустройства НН
